(use case diagram) – диаграмма, отображающая связь между экторами и прецедентами, опимывает систему на концептуальном уровне.
Эктор (actor) – это множество логически связанных ролей, исполняемых при взаимодействии с прецедентами или сущностями.
Прецедент (use-case) – описание отдельного аспекта поведения системы с точки зрения пользователя.

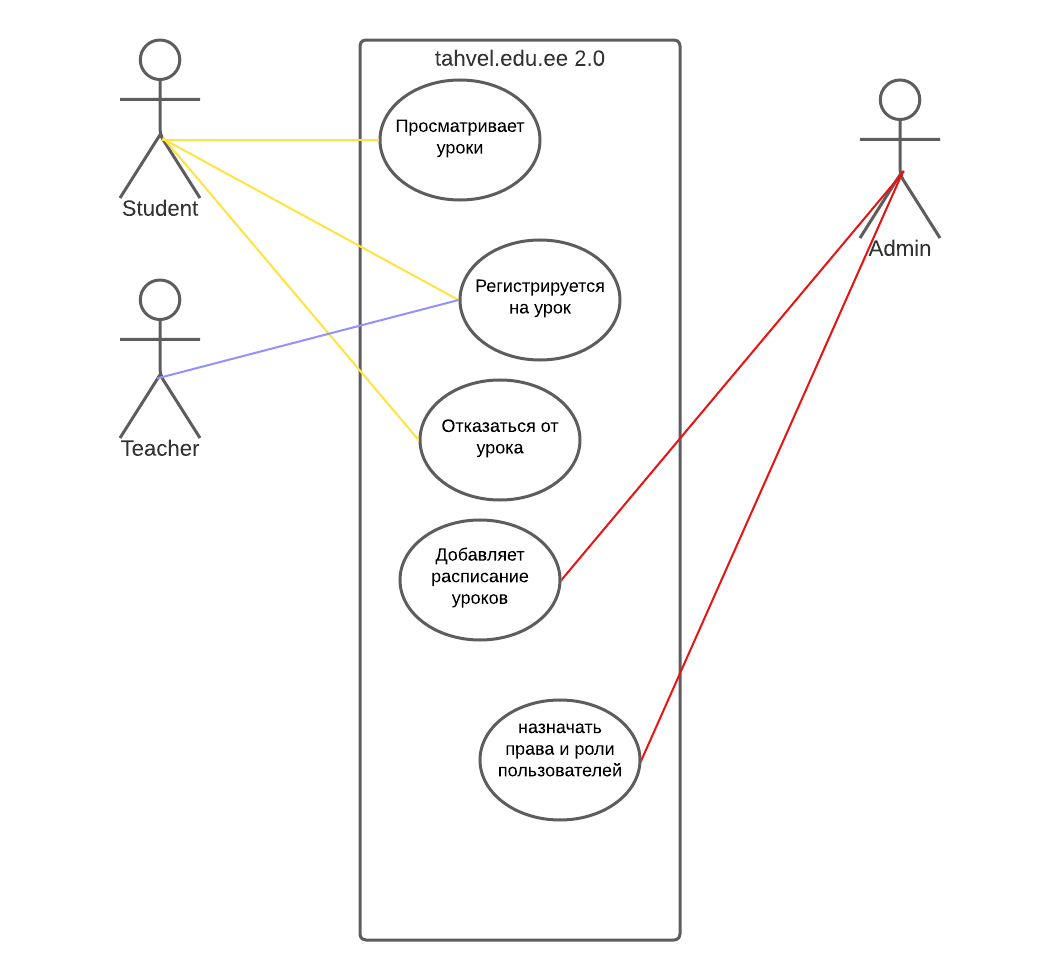

Обозначения: Графически эктор изображается ” человечком “. Прецеденты обозначаются внутри эллипса. Прецеденты и экторы соединяются с помощью линий или стрелок. Направление стрелки показывает у кого запрашивается сервис/услуга.
